廢氣吸收塔熱熔對接的規(guī)定：保障高效與安全的關(guān)鍵準(zhǔn)則



 本文詳細(xì)闡述了廢氣吸收塔熱熔對接過程中的各項規(guī)定，涵蓋前期準(zhǔn)備、操作流程、質(zhì)量控制以及安全保障等方面。這些規(guī)定的嚴(yán)格遵循對于確保廢氣吸收塔系統(tǒng)的密封性、穩(wěn)定性和高效運行至關(guān)重要，同時也能有效預(yù)防因?qū)硬划?dāng)引發(fā)的安全事故和環(huán)境污染問題。



關(guān)鍵詞：廢氣吸收塔；熱熔對接；規(guī)定；質(zhì)量控制；安全保障



 一、引言

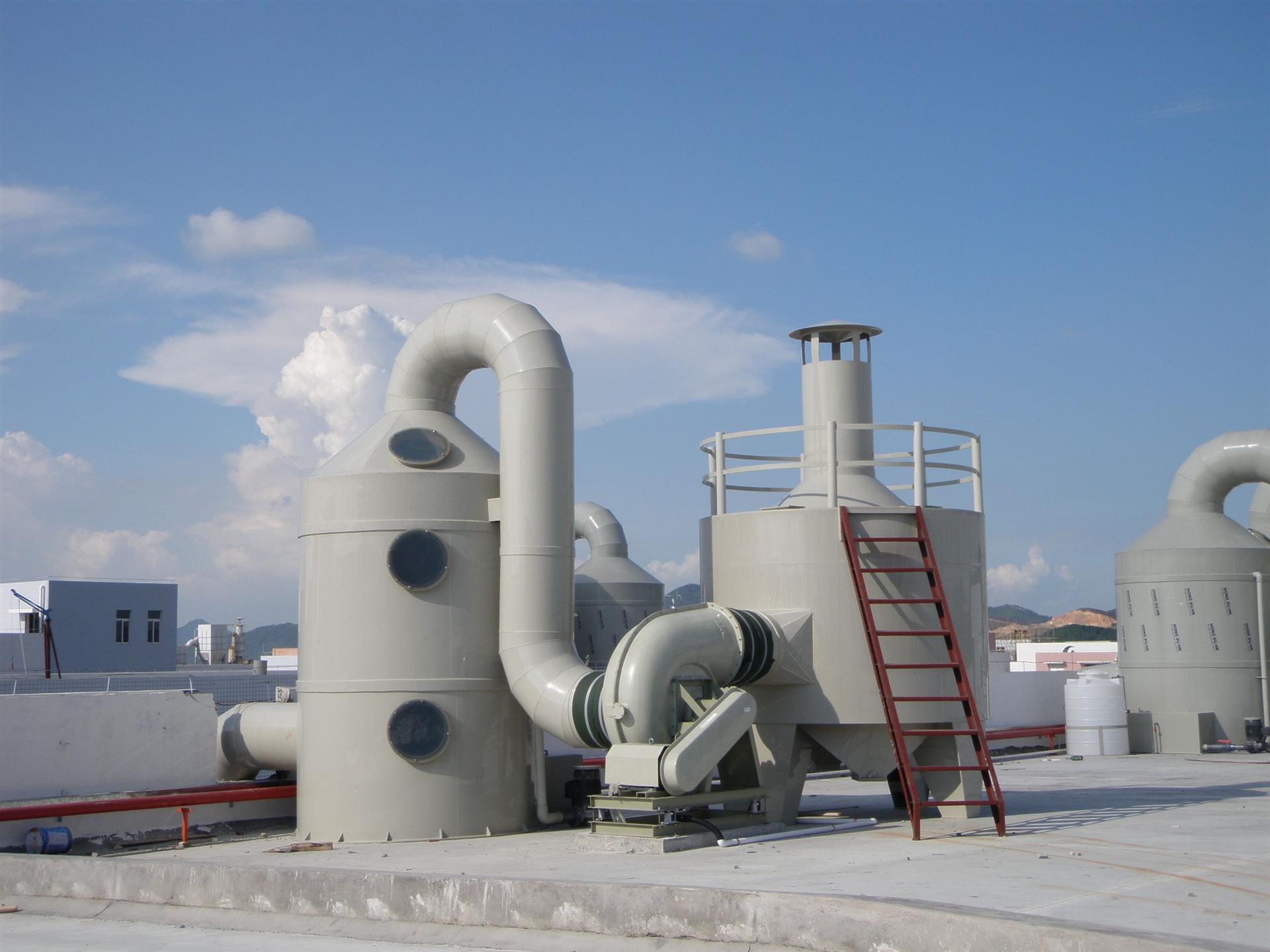

廢氣吸收塔作為工業(yè)生產(chǎn)過程中處理有害氣體排放的關(guān)鍵設(shè)備，其內(nèi)部的管道連接質(zhì)量直接影響到整個系統(tǒng)的運行效果和安全性。熱熔對接技術(shù)憑借其******的密封性和高強(qiáng)度連接***點，在廢氣吸收塔的管道安裝中得到廣泛應(yīng)用。然而，要實現(xiàn)高質(zhì)量的熱熔對接，必須依據(jù)一系列科學(xué)嚴(yán)謹(jǐn)?shù)囊?guī)定進(jìn)行操作。



 二、前期準(zhǔn)備工作規(guī)定

 （一）材料檢驗與選用

1. 管材材質(zhì)確認(rèn)

     所使用的管材應(yīng)符合設(shè)計要求的相關(guān)標(biāo)準(zhǔn)，具備******的耐腐蝕性、耐高溫性和機(jī)械強(qiáng)度。例如，對于處理酸性廢氣的環(huán)境，需選用耐酸腐蝕的***殊塑料或復(fù)合材料管材。在施工前，要對每批管材進(jìn)行材質(zhì)證明文件核查，并進(jìn)行抽樣檢測，確保材質(zhì)合格。

2. 規(guī)格尺寸匹配

     嚴(yán)格按照工程設(shè)計圖紙所標(biāo)注的管徑、壁厚等參數(shù)選取管材。不同規(guī)格的管材不能混用，以免影響對接效果和流體輸送性能。使用量具對管材的外徑、內(nèi)徑、壁厚進(jìn)行***測量，誤差應(yīng)在允許范圍內(nèi)。

3. 外觀質(zhì)量檢查

     仔細(xì)查看管材表面是否存在劃痕、裂紋、凹陷等缺陷。這些瑕疵可能導(dǎo)致應(yīng)力集中，降低管材強(qiáng)度，甚至在熱熔過程中引發(fā)破裂。對于有明顯損傷的管材應(yīng)予以剔除更換。



 （二）設(shè)備調(diào)試與校準(zhǔn)

1. 熱熔機(jī)性能測試

     在正式作業(yè)前，全面檢查熱熔對接機(jī)的加熱溫度控制系統(tǒng)、壓力調(diào)節(jié)裝置和時間控制功能是否正常。通過設(shè)定不同的參數(shù)組合進(jìn)行試運行，觀察設(shè)備的響應(yīng)速度和穩(wěn)定性。例如，將加熱板設(shè)定在***定溫度下，測量實際升溫時間和溫度波動范圍，確保其能夠滿足工藝要求。

2. 刀具鋒利度調(diào)整

     如果需要對管材端面進(jìn)行切削加工以保證平整度，那么所使用的切割刀具必須保持鋒利。定期檢查刀具刃口磨損情況，及時更換鈍化的刀片，防止因切割不平整而影響后續(xù)的熱熔效果。

3. 清潔工具準(zhǔn)備就緒

     準(zhǔn)備***用于清理管材表面的專用清潔劑和干凈的擦拭布。在對接前，徹底清除管材內(nèi)外表面的油污、灰塵和其他雜質(zhì)，因為這些污染物會干擾熱熔過程，降低粘接強(qiáng)度。

 三、熱熔對接操作流程規(guī)定

 （一）端面處理規(guī)范

1. 垂直切割

     采用專用的管割刀或鋸床對管材進(jìn)行垂直切割，保證切口平整且與軸線垂直。切口傾斜角度不得超過規(guī)定值（一般為±1°），否則會導(dǎo)致兩管對接時錯位，影響焊接質(zhì)量。切割完成后，使用砂紙輕輕打磨切口邊緣，去除毛刺。

2. 倒角處理（如有需要）

     根據(jù)具體情況決定是否對管材端面進(jìn)行倒角處理。在某些情況下，適當(dāng)?shù)牡菇强梢詼p少應(yīng)力集中，提高接頭的使用壽命。但倒角尺寸要嚴(yán)格控制，過***可能削弱管材壁厚，過小則起不到應(yīng)有的作用。通常倒角角度為15°  45°，深度不超過壁厚的三分之一。

3. 清潔干燥

     再次用清潔劑仔細(xì)清洗已處理***的管材端面，然后用干凈的壓縮空氣吹干或自然晾干。確保端面上無任何水分殘留，因為水分會在高溫下汽化產(chǎn)生氣泡，破壞熱熔層的致密性。



 （二）加熱環(huán)節(jié)要點

1. 溫度設(shè)定精準(zhǔn)

     根據(jù)所用管材的類型和厚度，按照廠家提供的技術(shù)參數(shù)或行業(yè)標(biāo)準(zhǔn)設(shè)定合適的加熱溫度。一般來說，聚乙烯（PE）管材的熱熔溫度約為200℃  230℃，聚丙烯（PP）管材則為190℃  220℃。使用紅外測溫儀實時監(jiān)測加熱板的實際溫度，偏差控制在±5℃以內(nèi)。

2. 加熱時間充足

     保證足夠的加熱時間使管材端面充分熔化。加熱時間的長短取決于管材直徑、壁厚以及環(huán)境溫度等因素。例如，對于DN100的PE管材，加熱時間可能需要3  5分鐘；而較***口徑的管材則需要相應(yīng)延長加熱時間。在加熱過程中，要保持加熱板與管材端面的緊密接觸，避免出現(xiàn)空隙導(dǎo)致受熱不均。

3. 翻邊高度監(jiān)控

     當(dāng)管材端面達(dá)到合適的熔化狀態(tài)時，會形成一定高度的翻邊。通過觀察翻邊的高度來判斷加熱是否到位。正常情況下，翻邊高度應(yīng)在規(guī)定范圍內(nèi)（如0.5mm  1.5mm）。若翻邊過高或過低，都表明加熱不足或過度，應(yīng)及時調(diào)整加熱參數(shù)。



 （三）對接施壓步驟

1. 快速平穩(wěn)移動

     在加熱完成后的規(guī)定時間內(nèi)（一般為幾秒鐘），迅速而平穩(wěn)地將兩根待連接的管材沿軸線方向推進(jìn)并施加適當(dāng)壓力。施壓速度要均勻一致，避免突然加速或減速造成沖擊力過***損壞管材。同時，要保證兩管在同一直線上，防止偏斜導(dǎo)致接口受力不均。

2. 保壓冷卻定型

     對接完成后，立即進(jìn)入保壓冷卻階段。在此期間，持續(xù)保持一定的壓力不變，讓熔化的材料在壓力作用下逐漸固化成型。冷卻時間根據(jù)管材材質(zhì)和規(guī)格而定，通常為幾分鐘到十幾分鐘不等。在冷卻過程中，不得隨意變動管材位置或釋放壓力，以免影響接頭強(qiáng)度和密封性。

3. 標(biāo)記標(biāo)識清晰

     每個完成的熱熔接頭都應(yīng)在顯著位置做***標(biāo)記，注明對接日期、操作人員姓名等信息。這有助于追溯施工質(zhì)量和便于后期維護(hù)管理。



 四、質(zhì)量控制標(biāo)準(zhǔn)規(guī)定

 （一）外觀檢測項目

1. 焊縫連續(xù)性

     仔細(xì)觀察熱熔接頭處的焊縫是否連續(xù)完整，無斷點、漏焊現(xiàn)象。焊縫應(yīng)呈均勻的環(huán)狀分布，寬度一致。若發(fā)現(xiàn)焊縫有間斷或缺失部分，應(yīng)及時補焊修復(fù)。

2. 表面光滑度

     用手觸摸焊縫表面，感受其光滑程度。合格的焊縫表面應(yīng)平整光滑，無明顯凹凸不平或粗糙感。粗糙的表面可能是由于加熱不均、壓力不足等原因造成的，會影響流體流動阻力和使用壽命。

3. 有無氣泡雜質(zhì)

     借助強(qiáng)光照射或放***鏡檢查焊縫內(nèi)部是否存在氣泡、夾渣等雜質(zhì)。這些缺陷會降低接頭的強(qiáng)度和密封性，必須予以排除。一旦發(fā)現(xiàn)有較多氣泡或雜質(zhì)聚集的區(qū)域，應(yīng)切除該部分重新進(jìn)行熱熔對接。



 （二）壓力測試要求

1. 試驗壓力確定

     根據(jù)廢氣吸收塔的設(shè)計工作壓力和相關(guān)規(guī)范要求，確定合理的壓力測試值。一般為工作壓力的1.5倍左右。例如，如果系統(tǒng)正常工作壓力為0.6MPa，則壓力測試應(yīng)達(dá)到0.9MPa。

2. 穩(wěn)壓時間規(guī)定

     在達(dá)到試驗壓力后，至少穩(wěn)壓30分鐘以上，期間密切觀察壓力表讀數(shù)變化情況。若壓力下降幅度超過允許范圍（如不超過試驗壓力的5%），則判定為不合格，需查找泄漏點并進(jìn)行修復(fù)后重新試驗。

3. 泄漏檢查方法

     可采用肥皂水涂刷法、氣體檢測儀等手段對整個管道系統(tǒng)進(jìn)行全面泄漏檢查。重點檢查各個熱熔接頭部位以及其他可能存在泄漏風(fēng)險的地方。一旦發(fā)現(xiàn)泄漏點，要做***標(biāo)記并及時處理。



 五、安全保障措施規(guī)定

 （一）個人防護(hù)裝備佩戴

1. 防護(hù)眼鏡必備

     所有參與熱熔對接工作的人員都必須佩戴防沖擊、防燙傷的安全眼鏡。因為在加熱過程中可能會有飛濺物彈出傷人眼睛，而且高溫環(huán)境下也容易發(fā)生意外灼傷事故。

2. 手套口罩不可少

     戴上耐高溫、防化學(xué)腐蝕的手套，防止手部直接接觸高溫部件或有害物質(zhì)。同時，佩戴符合標(biāo)準(zhǔn)的防塵口罩，減少吸入有害氣體和粉塵的風(fēng)險。***別是在處理一些含有揮發(fā)性有機(jī)物的廢氣管道時，口罩的作用尤為重要。

3. 工作服合規(guī)合身

     穿著緊身的工作服，避免寬松衣物卷入機(jī)器設(shè)備中造成傷害。工作服材質(zhì)應(yīng)具有阻燃性，以防火災(zāi)事故發(fā)生。此外，工作服上不應(yīng)有過多的裝飾品或懸掛物，以免勾掛周圍物體引發(fā)危險。



 （二）現(xiàn)場安全管理細(xì)則

1. 通風(fēng)******環(huán)境營造

     確保施工現(xiàn)場通風(fēng)******，及時排出焊接過程中產(chǎn)生的煙霧和有害氣體?？梢园惭b排風(fēng)扇或其他通風(fēng)設(shè)施，保持空氣流通順暢。***別是在密閉空間內(nèi)作業(yè)時，更要加強(qiáng)通風(fēng)換氣措施，防止中毒窒息事故發(fā)生。

2. 消防器材配備齊全

     在現(xiàn)場顯眼位置放置足夠數(shù)量的滅火器、消防沙箱等消防器材，并定期進(jìn)行檢查和維護(hù)，確保其處于可用狀態(tài)。由于熱熔對接涉及高溫作業(yè)，存在一定的火災(zāi)隱患，因此必須做***防火準(zhǔn)備工作。

3. 應(yīng)急處理預(yù)案制定

     建立健全的應(yīng)急處理預(yù)案，明確在發(fā)生火災(zāi)、燙傷、中毒等突發(fā)事件時的應(yīng)對措施和責(zé)任分工。定期組織員工進(jìn)行應(yīng)急演練，提高他們的應(yīng)急處置能力和自我保護(hù)意識。



 六、結(jié)論

廢氣吸收塔熱熔對接工作是一項技術(shù)性較強(qiáng)且關(guān)系到環(huán)保設(shè)施正常運行的重要環(huán)節(jié)。通過嚴(yán)格遵守上述各項規(guī)定，從前期準(zhǔn)備到操作流程再到質(zhì)量控制和安全保障，每一個步驟都精心把控，才能確保熱熔對接的質(zhì)量可靠、安全穩(wěn)定。只有這樣，才能使廢氣吸收塔發(fā)揮出***的凈化效果，為企業(yè)的生產(chǎn)活動提供有力的環(huán)保支持，同時也保障了操作人員的人身安全和周邊環(huán)境的安全。在未來的發(fā)展中，隨著技術(shù)的不斷進(jìn)步和管理要求的日益提高，我們還應(yīng)持續(xù)***化和完善這些規(guī)定，以適應(yīng)更高水平的工程建設(shè)需求。
